ERATAC T4 Ø30mm Blockmontage Hebel

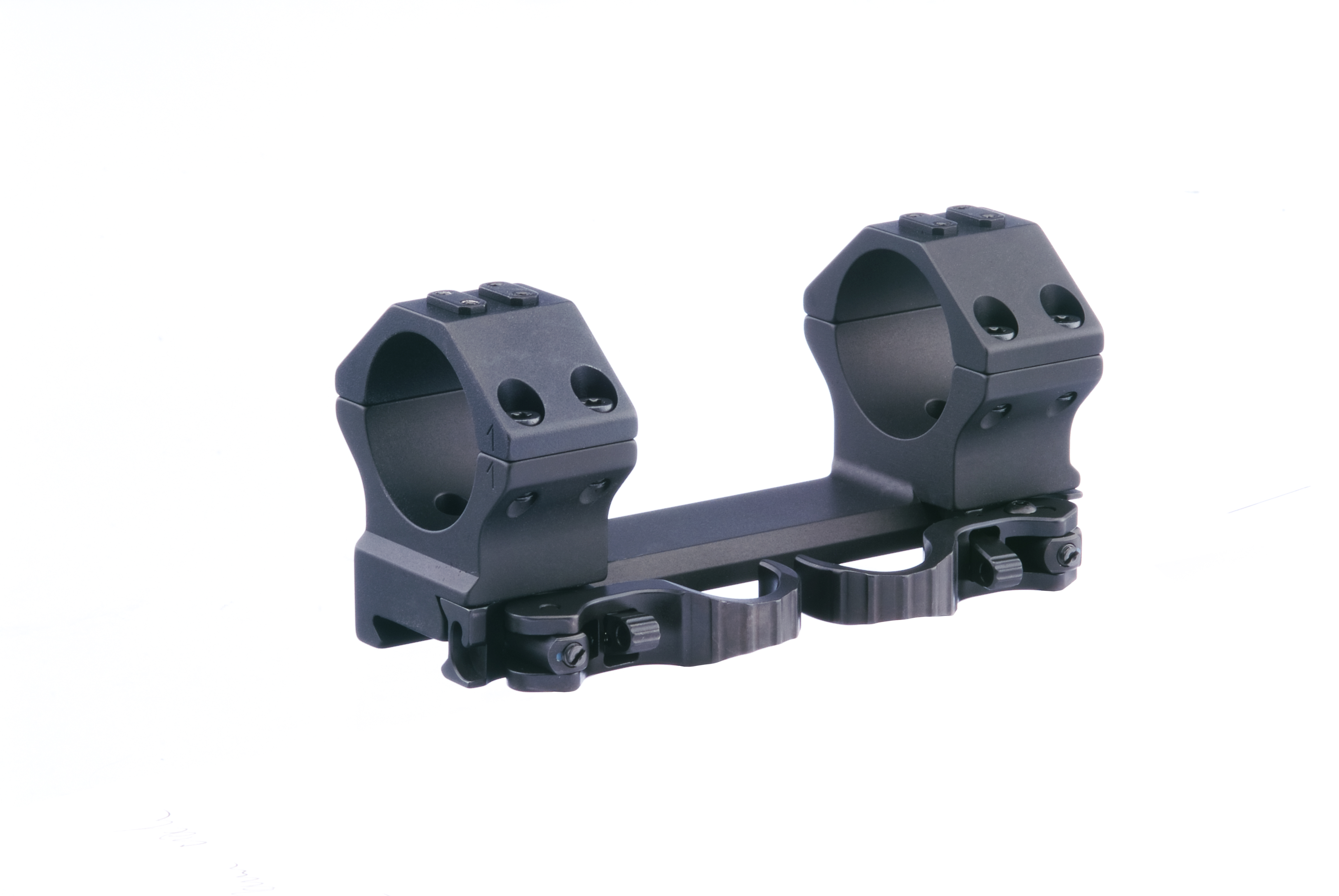

Die ERATAC Blockmontage Ø30 mm in der Gen-2 Ausführung mit dem T4-Hebelsystem steht für kompromisslose Stabilität, Präzision und Vielseitigkeit. Entwickelt für Repetierbüchsen sowie AR10- und AR15-Plattformen, ist diese Montage ideal für alle Anwendungen, bei denen geringes Gewicht und maximale Robustheit gefragt sind. Die Klemmung erfolgt über das bewährte T4-Hebelsystem mit selbstsicherndem Spezialgewinde, welches ein vibrationsbedingtes Lösen verhindert – auch unter härtesten Einsatzbedingungen. Die Gen-2 Version erreicht durch optimierte Klemmbacken aus Aluminium eine Gewichtsreduktion von bis zu 14 % gegenüber der Vorgängergeneration. Gefertigt nach NATO-STANAG 4694 und kompatibel mit MIL-STD-1913, bietet diese Montage höchste Schussfestigkeit – getestet bis Kaliber .50 BMG – sowie absolute Wiederholgenauigkeit. Dank der integrierten Universalschnittstelle an den 25 mm breiten Ringen lassen sich verschiedenste taktische Zubehörteile direkt montieren.

Technische Daten

• Modell: ERATAC T4 Blockmontage Gen-2 mit T4-Hebelsystem
• Rohrdurchmesser: Ø30 mm

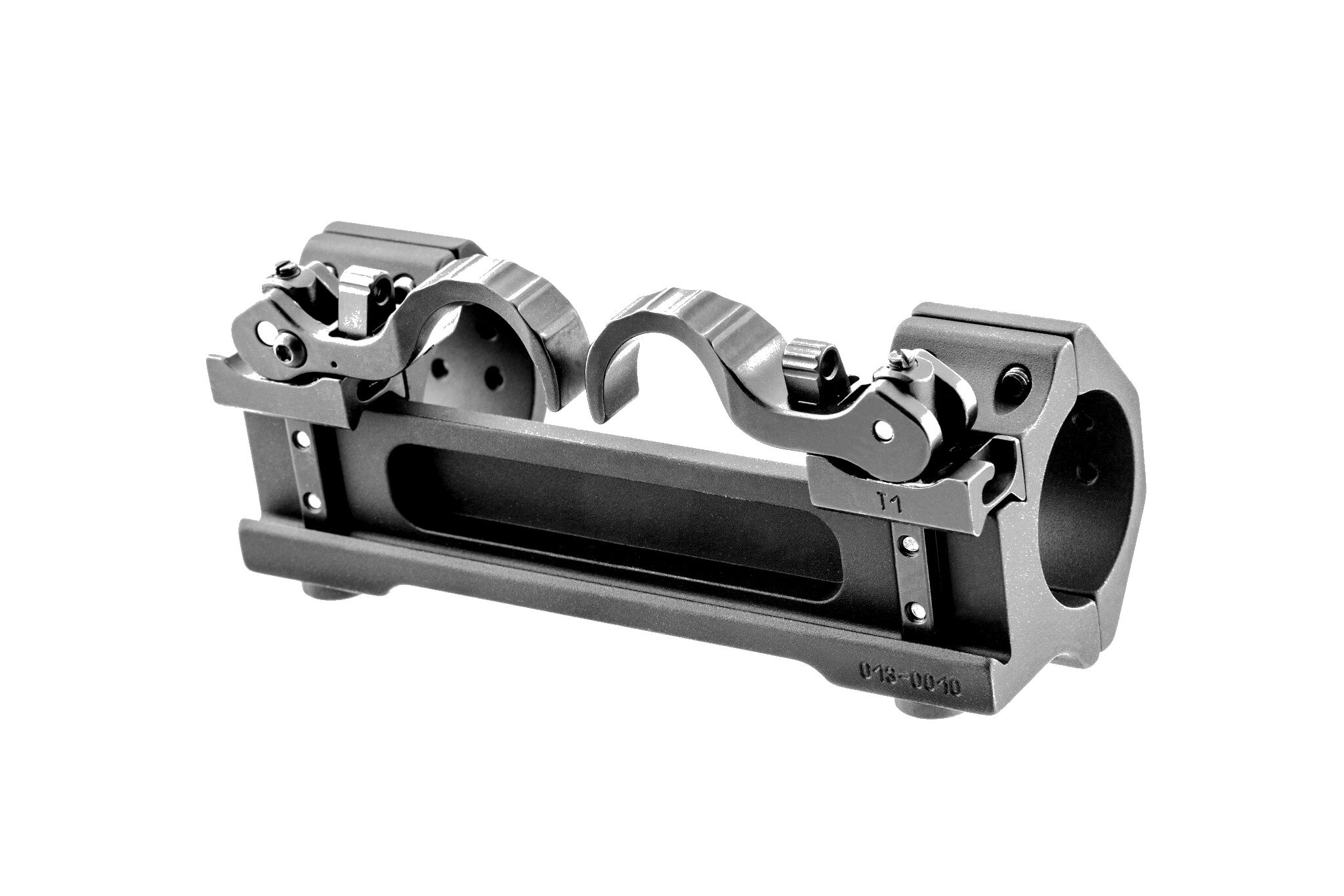

• Klemmsystem: T4-Hebelsystem, selbstsichernd, mit Spezialgewinde
• Montageart: Direkt auf Picatinny gemäß NATO-STANAG 4694 / MIL-STD-1913
• Länge: 125 mm
• Innenringmaß: 75 mm
• Ringe: 25 mm Breite mit Universalschnittstelle
• Material: Hochfestes Aluminium, aus dem Vollen gefräst
• Oberfläche: Harteloxiert, mattschwarz nach Mil-Spec Typ III
• Gewichtsersparnis: Bis zu 14 % (GEN-2)
• Wiederholgenauigkeit: 100 %
• Schussfestigkeit: Getestet bis Kaliber .50 BMG
• Plattformen: AR10, AR15, Repetierbüchsen, taktische Waffen
• Erhältliche Bauhöhen: 10 mm, 15 mm, 20 mm, 23 mm, 33 mm
• Herkunft: 100 % Made in Germany

Technische Skizze der ERATAC Blockmontage

Die Abbildung zeigt die maßliche Darstellung der ERATAC Blockmontage mit Ø30 mm. Die technischen Angaben helfen bei der Auswahl der passenden Bauhöhe und beim Abgleich mit den Montagedaten Ihres Zielfernrohrs. Bauhöhe (BH) ist auswählbar.
Hinweis zu Maß F (Freiraum über der Brücke): Dieses Maß ist besonders relevant bei sehr niedrigen Bauhöhen und Zielfernrohren mit besonders großem Verstellweg. Bitte beachten Sie den Freiraum, um ein Aufliegen des Zielfernrohrs auf der Montagebrücke zu vermeiden.

• BH10,0 = 2,3 mm
• BH15,0 = 7,3 mm
• BH20,0 = 10,0 mm
• BH23,0 = 10,0 mm
• BH33,0 = 8,0 mm
